TRWYQZ-B型油气供应站

2023-02-18

0次

详细介绍：

一、结构特点及应用范围

　　TRWYQZ-*/*-B型油供应站，是集润滑油液储存、增压过滤蓄能供送和PLC电气控制于一体的机电仪一体产品，适用于单线－多区式油气润滑系统中。稀油站

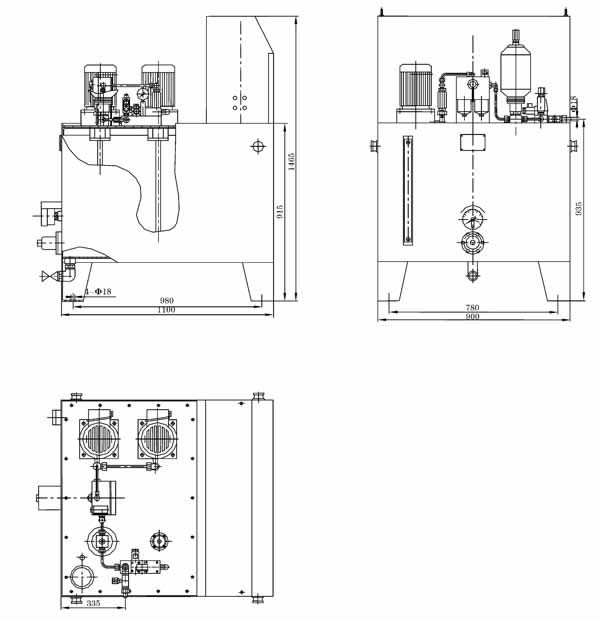

二、外形图

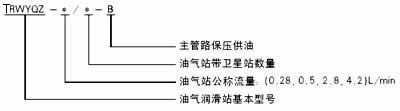

三、型号说明

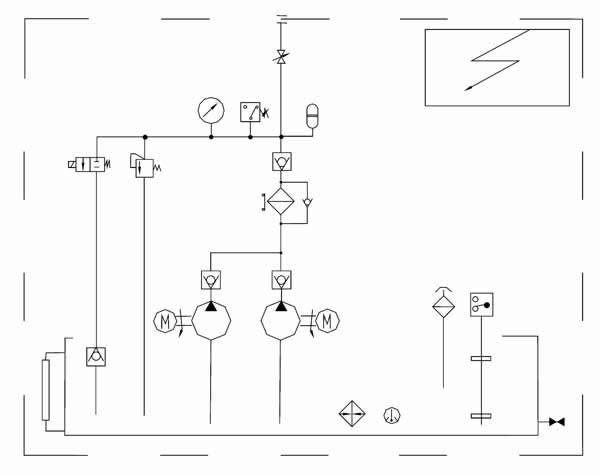

四、原理图

五、功能说明

　　该站主要由油箱（带电加热器、液位计、电接点温度计、空气滤清器、液位控制器）、两台高压油泵装置（一备一用）、溢流阀、二位二通电磁阀、蓄能器、压力控制器、过滤器、单向阀、压力表等和PLC电气控制箱组成。在电动机的牵引下油泵工作，从油箱内吸入润滑油加压排出，途径单向阀、过滤器、蓄能器后向系统主管线供送。
　　正常工作时，一台高压油泵常开工作，另一台备用，可通过电气转换开关来交替使用，并可通过按钮开关人工启动和停止油泵，PLC电气控制箱对油气系统实行程序化全自动控制，还可向主控室提供系统“运行”、“停止”、“故障”等远程信号接口。
