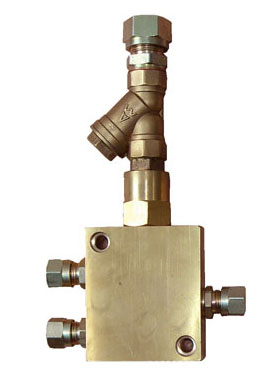

FVTLG3油气分配器

2023-02-18

0次

详细介绍：

　油气分配器有两种型式，一种为FVTLG3分配器，作预分配器使用，一种为TLR分配器，一般在预分配器后一级使用，也可单独使用。
　油气分配器适用于公称压力为0.6MPa油气润滑系统中，　它的作用是把从油气混合块中输送过来的油气定量地均匀分配到各个摩擦点

油气混合区包括压缩空气管路和润滑油管路，所述润滑油管路包括一条与压缩空气管路平行的主管路以及两条与压缩空气管路垂直并连通的分管路；在润滑油分管路与压缩空气管路连接的一端上设有油量控制阀；压缩空气管路和润滑油主管路分别与壳体外侧的气压传感器和油-压传感器连接；在油气混合区的壳体侧壁上分别设有与压缩空气管路和润滑油主管路连接的气路入口和油路入口；在两条润滑油分管路之间的压缩空气管路上垂直设有与油气分配区连通的油气混合连接管，所述油气混合连接管与油气分配阀芯的一端连接；油气分配阀芯内-部交错设置有多条油气分配管路，油气分配区的壳体外侧壁上设有若干油气输出口，所述油气输出口与油气分配管路连通；油气分配阀芯的另一端与壳体外侧的气压压力表连接。
