SDRB-N系列双列式电动润滑脂泵(31.5MPa)

2023-02-18

0次

详细介绍：

一、使用条件双列式电动润滑脂泵是由电动润滑脂泵、换向阀、管路附件等组成。在同一底座上安装有两台电动润滑脂泵，一台常用、一台备用，双泵可以自动切换，通过换向阀接通运转着的泵的回路，不影响系统的正常工作，润滑脂泵的运转由电控系统来操纵，二台泵也可以同时工作。它具有压力高、流量大、远距离输脂等特点。该润滑泵有下列几种供货方式：（1）单台润滑泵。（2）配二位四通换向阀或液压换向阀带公用底板式，用于双线集中润滑系统。（3）带小车式，并配有胶管、油枪，用于不便于集中润滑的单机设备。（4）双泵固定式，由电动润滑泵、换向阀管路组成，一用一备，两只泵可自动切换。

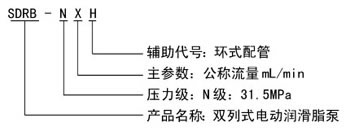

二、型号说明

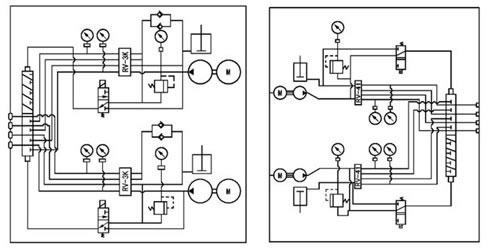

三、系统原理图

四、结构形式

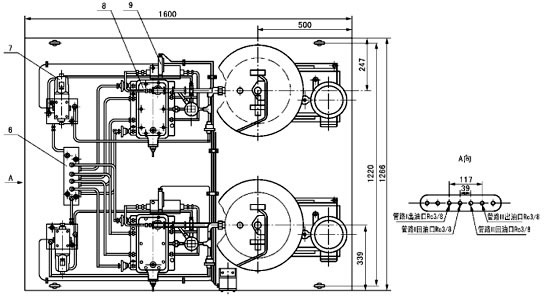

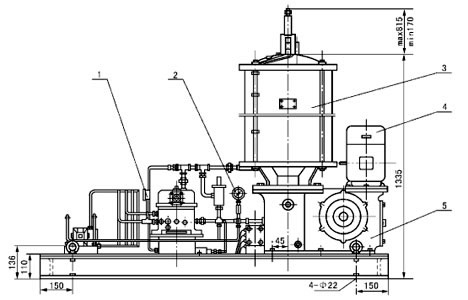

图4 SDRB-N585H 双列式电动润滑润滑泵外形图
1 - 压力表；2 - 压力表；3 - 贮油器；4 - 电动机；5 - 电动润滑脂泵 6 - 液压换向阀；7 - 电磁换向阀；8 - 液压换向阀；9 - 限位开关
