DB-N系列单线润滑泵(31.5MPa)JB/T8810.2-1998

2023-02-18

0次

详细介绍：

一、使用条件 DB-N（ZB）系列的多点润滑泵适用于润滑频率较低，润滑点在50点以下，公称压力为31.5MPa的单线式中小型机械设备集中润滑系统中，直接或通过单线分配器向各润滑点供送润滑脂的输送供油装置。该泵适用于冶金，矿山、港口、运输、建筑等设备。单线电动润滑泵，包括储油桶、自动供油控制器、泵装置、电机以及液位感应器，所述电机设于储油桶上部，所述自动供油控制器设于储油桶内-部，所述储油桶的顶部和底部分别设有液位感应器，所述泵装置置于储油桶内-部，所述储油桶的侧面设有出油口，其特征是：所述出油口内设有单向阀，所述储油桶外侧的进油口内设有加油过滤器。本发明的优点是：结构合理、工作效率高。

二、型号说明
三、图形符号

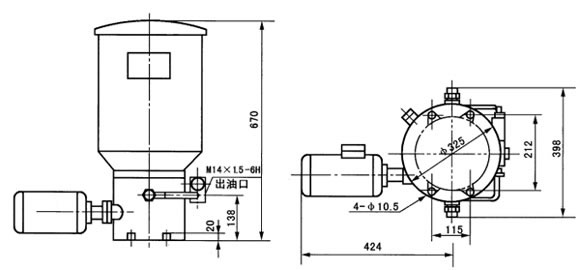

四、外形尺寸
