DDRB-N型多点润滑泵(31.5MPa)

2023-02-18

0次

详细介绍：

一、概述 DDRB-N（原ZB）型多点润滑泵适用于润滑频率较低，润滑点在50点以下，公称压力为31.5MPa的多线式中小型机械设备集中润滑系统中，直接或通过单线分配器向各润滑点供送润滑脂的输送供油装置。适用于冶金、矿山、重机、港口运输建筑等单机设备。电动润滑泵齿轮传动及凸轮传动的特点,利用柱塞泵完成润滑油的供给,提出了一种新的小流量、多点润滑油泵的结构方案。将齿轮端面设计为扇形,将齿轮传动与凸轮机构相结合,从而实现旋转-运动与直线运动规律的转换。根据出油口的数量,从理论上对润滑油泵的流量进行分析,得到了润滑油泵流量计算方法,并对某润滑油泵的柱塞运动规律、油腔体积变化及流量曲-线进行分析,为润滑油泵的设计

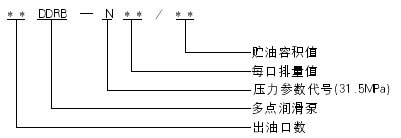

二、型号说明

三、动作说明
DDRB-N型多点润滑泵主要由贮油器、减速机构、压油柱塞泵和电动机等部分组成。电动机驱动蜗杆、蜗轮减速转动，蜗轮轴带动偏心驱动轮以低速转动，由驱动轮的拉盘带动压油柱塞泵元件柱塞作往复的吸压油运动，从而各泵元件的出油口向外排出润滑剂。

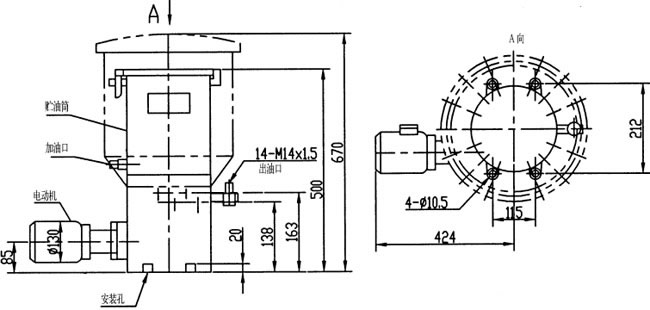

四、外形尺寸
