DRB-L系列电动润滑泵(20MPa)

2023-02-18

0次

详细介绍：

一、概述 DRB-L系列电动润滑泵适用于润滑点多，给油频率高的双线式干油集中润滑系统。通过双线分配器向润滑部位供送润滑脂，可完成机器设备的需要，对于大型机组和生产线适宜。该系列电动润滑泵可组成双线环式集中润滑系统，即系统的主管路组成环状布置，由返回润滑泵的主管道末端的系统压力来控制液压换向阀，使两条主管道交替地供送润滑脂的集中润滑系统；见外形图和外形尺寸表的规定。也可组成双线终端式集中润滑系统，即由主管道末端的压力操纵阀来控制电磁。换向阀交替地使两条主管道供送润滑脂的集中润滑系统，也见外形图和外形尺寸的规定。该系列电动润滑泵采用双柱塞机构，减速机构置于泵内，结构紧凑，体积小，配以相应的电控箱可以实现自动控制。

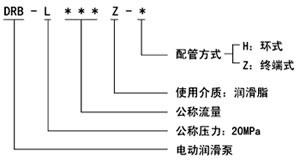

二、型号说明

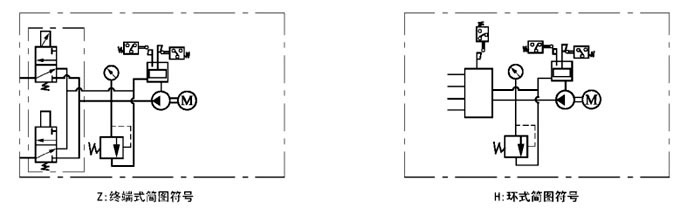

四、图型符号

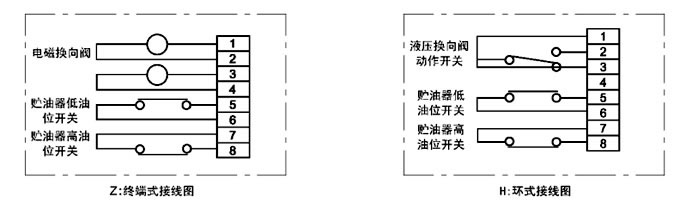

五、接线指示


六、工作原理
该系列电动润滑泵由柱塞泵、贮油器、换向阀、电动机等部分组成。柱塞泵在电动机的驱动下，从贮油器吸入润滑脂，压送到换向阀，通过换向阀交替地沿两个出油口输送出去，当一个出油口压送润滑脂时，另一出油口与贮油器接通卸荷。环式结构电动润滑泵配用液压换向阀，有四个接口，外接两根供油主管分别由两根供油管引回的回油管，依靠回油管内油脂推动换向阀换向。终端式结构电动润滑泵配用电磁换向阀，有二个接口，外接二根供油主管，依靠电磁铁的得失电实现换向供油。柱塞泵换向阀的动作原理详见使用说明书。
