DRB-J系列电动润滑泵(10MPa)

2023-02-18

0次

详细介绍：

一、概述 DRB-J系列电动润滑泵适用于公称压力为10MPa的双线喷射集中润滑系统中，电动润滑泵输出的润滑油经双线分配器定量分配后送到喷射阀，由输入的油压自动打开压缩空气管路单向阀将润滑油形成油气雾状喷射到机器设备的摩擦部位上。适用于开式齿轮传动的齿轮齿面，支承辊轮，滑动导轨面等机器摩擦部位的润滑。
二、外形尺寸

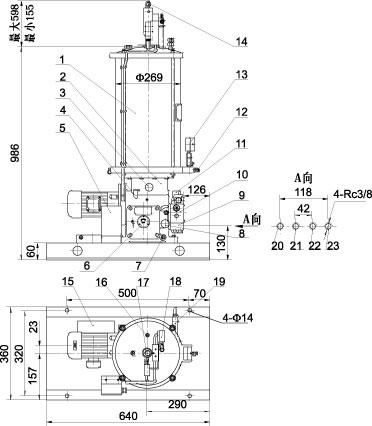

DRB-J60Y-H电动润滑泵外形图　　　　　　　　　　　　　　　　　　　　　　DRB-J195Y-H电动润滑泵外形图



三、型号标注说明


四、结构特征
该系列电动润滑油泵由柱塞泵、贮油器、液压换向阀、蓄能器、电动机等部分组成。柱塞泵在电动机的驱动下，从贮油器吸入润滑油，压送到液压换向阀，换向阀有四个接口，外接两根供油主管和分别由两根供油主管引回的回油管，依靠回油管内润滑油的压力推动液压换向阀换向交替地沿两个出油口将润滑油输送出去，当一个出油口压送润滑脂时，另一油口与贮油器接通卸荷，蓄能器的两油口分别与换向阀的两供油出口并接，使得管路换向供油后的能及时得到补充供油。

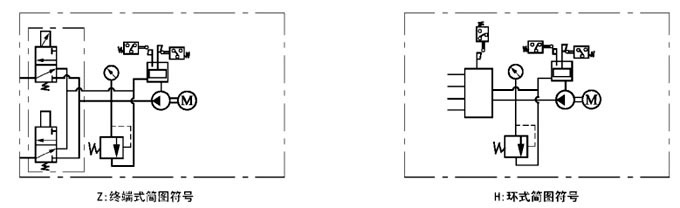

五、图形符号　　　　　　　　　　　　　　　　　　　　　　　　　　　　六、接线指示
